Switchez votre Mega Drive 2 (PAL/NTSC et ANG/JAP)

01.03.2003

Switchez votre Mega Drive 2 (PAL/NTSC et ANG/JAP)

Pages: 1· · 3

Voici un tutoriel qui va vous permettre de modifier votre Mega Drive 2 afin de changer sa fréquence de fonctionnement et sa langue ! A vous la console 3 en 1 compatible avec tous les jeux au monde !



Sommaire

Page 1 :

Présentation

Page 2 :

Modification de la Mega Drive 2


  1. Composant 315-xxxx, quelques notions d'électronique
  2. Localisation
  3. Modification
  4. Finalisation
Page 3 :

En savoir plus...


  • Boot des jeux et RESET
  • Compatibilité : jeux optimisés PAL ou NTSC, changements à chaud
  • Mega Drive switchée avec un Mega-CD
  • Forme des cartouches



Présentation

Pourquoi 3 en 1 ? Car avec cette modification, vous allez avoir 3 types de Mega Drive 2 en une seule : la Mega Drive 2 européenne, la Mega Drive 2 japonaise et la Mega Drive 2 américaine !

Que des avantages :

  • console compatible avec tous les jeux au monde !
  • possibilités de jouer à des jeux comme Sonic à la vitesse d'origine (plus rapidement) et sans bandes horizontales sur une console européenne !

Dans le cas des personnes pour qui les motivations d'une telle modification échappent encore (les autres peuvent passer directement à la page 2), voici un petit rappel :

Dans le monde il existe en gros 3 zones majeures, impliquant quelques différences entre les consoles et les jeux de chacune de ces zones : le Japon, l'Amérique et l'Europe.

Ces différences sont en grande partie liées au type de source électrique de ces zones, à leur standard vidéo et à leur langue dominante.
Les paramètres entrant en ligne de compte de chaque zone sont :

    JAPON

AMÉRIQUE

EUROPE
Réseau électrique : 60Hz - 110V 60Hz - 110V 50Hz - 220V
Standard vidéo : NTSC NTSC PAL/SECAM
Langue dominante : Japonais Anglais Anglais

Lorsqu'une même console sort dans chacune de ces zones, elle est forcée de s'adapter au niveau de ces différents paramètres. Chaque version de console aura donc une fréquence de fonctionnement liée à celle du réseau électrique et utilisera le standard vidéo et la langue par défaut qu'il convient.

Notes :

  • Le standard vidéo est directement lié à la fréquence du réseau électrique, c'est pour cela que lorsqu'on parle du standard NTSC, implicitement cela sous-entend que la fréquence de fonctionnement du matériel est 60Hz, de même que PAL sous entend 50Hz.
  • La fréquence de fonctionnement du matériel n'est généralement pas imposée par la fréquence du réseau électrique, elle est simplement en accord avec ce dernier pour un fonctionnement correct sur la plupart des téléviseurs, dans le cas d'une console par exemple.
    Ainsi, il est aujourd'hui possible de choisir entre 50Hz et 60Hz dans de nombreux jeux européens (grande innovation née avec la Dreamcast) pourvu que le téléviseur supporte le standard NTSC !
  • La plupart des téléviseurs aujourd'hui en Europe supportent le standard NTSC ou font du "PAL compatible NTSC"...

Pour chaque zone on peut donc différencier 3 types de Mega Drive avec les caractéristiques suivantes :

Mega Drive JAP
Mega Drive EUR
Mega Drive USA (Genesis)
: NTSC / JAP
: PAL / ANG
: NTSC / ANG

< tableau 1

On voit immédiatement que 2 paramètres priment, à savoir le standard (PAL ou NTSC) et la langue (JAP ou ANG) !


Comme on peut aisément s'en douter, au vu de ce qui a été dit ci-dessus : sur une Mega Drive européenne les jeux (du moins ceux qui utilisent la fréquence interne de la console) fonctionnent au ralenti (environ 15% moins rapide !) ! Mais ce n'est pas tout ! En plus de cela, la console pince légèrement l'image et ajoute des bandes horizontales en haut et en bas de l'écran !!!

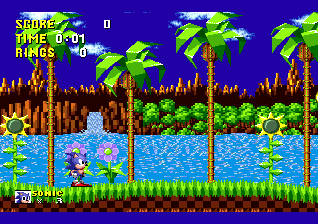

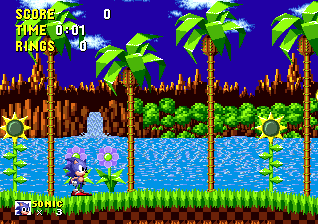

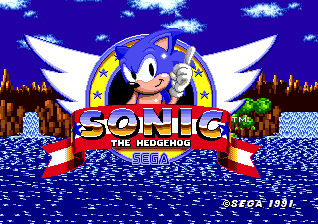

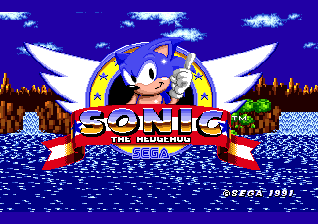

NTSC

PAL

Les bandes horizontales sur ces images sautent aux yeux, quant à la différence de vitesse du jeu et des musiques, elle est flagrante comme vous pourrez en juger au vu des vidéos ci-dessous :

Sonic the Hedgehog : démo Green Hill Zone PAL | NTSC
Sonic the Hedgehog 2 : démo Chemical Plant Hill Zone
PAL | NTSC

Pouvoir rétablir la vitesse d'origine et supprimer ces horribles bandes sur une console européenne est donc une première motivation !


L'autre motivation vient du fait que depuis 1993 environ, beaucoup de jeux (tous aujourd'hui) sont zonés ! A savoir qu'un jeu sorti au Japon par exemple ne fonctionne que sur une Mega Drive japonaise, qu'un jeu Genesis ne fonctionne que sur une Genesis (Mega Drive américaine) etc...
Les jeux au démarrage détectent la configuration de la console (au niveau de la langue et du standard) comme indiqué dans le tableau 1 selon si ils sont zonés JAP, EUR ou USA et ne se lancent que sur la console appropriée. Résultat : plus possible de jouer aux jeux en import ! Bref les DVD n'ont rien inventé &#58;&#40;

Pouvoir jouer à n'importe quel jeu dans le monde sans avoir besoin d'acheter un adaptateur (Mega Key, etc) est donc une seconde motivation !


A partir de cela, 3 choix s'offrent à vous :

  1. modifier votre console seulement au niveau de la fréquence afin de supprimer les bandes et jouer en 60Hz aux jeux (console européenne)
  2. modifier votre console seulement au niveau de la langue, dans le cas d'une console japonaise ou américaine.
  3. modifier à la fois le standard et la langue, pour n'importe quelle console !

Toujours d'après le tableau 1 :

  • Le 1er choix implique un passage de EUR <-> USA (PAL/ANG -> NTSC/ANG) seulement.
  • Le 2nd choix implique un passage de JAP -> USA ou USA -> JAP (NTSC/ANG <-> NTSC/JAP) seulement.
  • Le 3ème choix autorise n'importe quelle configuration et est le plus recommandé : EUR -> USA, USA -> EUR, EUR -> JAP, JAP -> EUR, USA -> JAP, JAP -> USA (PAL/ANG <-> NTSC/ANG <-> NTSC/JAP) !!!

L'utilisation d'interrupteurs dans la modification la rend réversible et autorise le retour à la configuration d'origine ou les multiples combinaisons du 3ème cas !


Important :
faire une modification permanente (sans interrupteur) est possible mais il ne faut pas oublier un fait : si par exemple vous avez une Mega Drive européenne et que vous la passez en NTSC (pour supprimer les bandes et jouer à la vitesse d'origine), en réalité sa configuration devient NTSC/ANG, ce qui n'est plus une configuration de Mega Drive européenne mais américaine (Genesis) !

Résultat : vous ne pourrez plus jouer à vos jeux européens zonés ! La réversibilité est un atout à ne pas négliger !

 La suite de ce tutoriel mettra en oeuvre la modification de la langue et de la fréquence sur une Mega Drive 2 européenne.

Pages: 1· · 3

2 commentaires

pierre

Bon. J’ai effectué un début de dézonage. En gros, avec de la récup, j’ai installé le switch 50Hz/60Hz. La plupart du temps, aucun problème lorsque je passe à chaud le 60Hz (sauf en cas de jeux zonés comme Streets Of Rage 3)
Néanmoins, j’ai un détail qui m’inquiète un peu. Lorsque je passe de 60Hz à 50Hz, la console redémarre (s’éteint et se rallume) toute seule. J’ai peur d’un micro court-circuit, mais j’avais déjà essayé la bête à nue et elle ne me faisait pas ça.
Est-ce normal ?
Merci pour l’aide d’avance.
C’est pas une urgence, mais ça m’inquiète quand même.

04.09.2017 @ 14:21
iGREKKESS

Salut,
ce n’est effectivement pas normal, cependant si c’était un court circuit, la console ne devrait pas se rallumer, ou au mieux grésiller/montrer clairement qu’un truc ne va pas.

Ca le fait avec tous les jeux ?

27.01.2018 @ 20:44
