Switchez votre Mega Drive 2 (PAL/NTSC et ANG/JAP)

01.03.2003

Switchez votre Mega Drive 2 (PAL/NTSC et ANG/JAP)

Pages: · 2·

Modification de la Mega Drive 2

Attention : si vous ne savez pas dans quel sens prendre un fer à souder, passez votre chemin &#59;)

Important : vous réalisez cette modification à vos risques et périls ; je ne pourrai en aucun cas être tenu pour responsable si vous détériorez votre console. En effet cette modification fonctionne très bien, je l'ai déjà réalisé sur plusieurs consoles et j'ai déjà eu plusieurs retours de personnes l'ayant parfaitement réussie en se basant sur ce tutoriel, aussi si votre console est abîmée, vous ne pourrez vous en prendre qu'à vous-même puisque l'erreur ne pourra venir que de vous...

Attention (bis) : cette modification est bien plus compliquée que celle pour la Mega Drive 1. Si vous êtes novice en électronique et en soudure, il est moins sûr que vous parveniez à réaliser cette modification correctement, certaines notions étant requises et les points pour souder étant bien plus petits que sur la Mega Drive 1...

 La disposition des composants dans chaque modèle de Mega Drive 2 peut différer un peu selon s'il s'agit d'un modèle japonais, européen ou américain et suivant le n° de révision...

 Malgré que le modèle dans l'exemple ci-dessous soit une Mega Drive 2 européenne modèle MK-1631-50, les instructions de modification devraient être applicables de la même façon sur tous les autres modèles.

1. Composant 315-xxxx, quelques notions d'électronique

Contrairement à la Mega Drive 1, la partie qu'il va falloir modifier n'est pas concentrée en un endroit, mais éparpillée. Tout se passe cela dit autour d'un composant, le 315-xxxx SEGA (315-5660 sur une Mega Drive 2 européenne MK-1631-50) sur lequel entrent les signaux qui nous intéressent (voir "localisation").
En effet c'est ce composant qui va déterminer la fréquence de la console (50Hz ou 60Hz) et la langue (JAP ou ANG) en fonction de ce qu'il reçoit en entrée sur 2 de ses broches.
En regardant ce composant, vous constaterez que les broches de chacun des côtés sont numérotées ; les 2 broches qui nous intéressent sont la broche 46 et la broche 107.

Selon le potentiel (la tension, le voltage) auquel sont connectées ces broches, la configuration va changer comme suit :

Broche 46 : fréquence   Broche 107 : langue
Reliée à +5V ("1" logique) -> 60Hz (NTSC)   Reliée à +5V ("1" logique) -> ANG
Reliée à 0V ("0" logique) -> 50Hz (PAL)   Reliée à 0V ("0" logique) -> JAP


Sur une Mega Drive européenne, on a donc par défaut la broche 46 reliée à
0V et la broche 107 reliée à +5V pour avoir une configuration PAL + ANG.

La modification va donc consister à isoler ces 2 broches de leur potentiel actuel qui impose la configuration de la console et à envoyer des fils connectés à ces broches vers des interrupteurs sur lesquels les potentiels 0V et +5V seront aussi envoyés il va de soit. Pour "envoyer" ces fils il va donc falloir trouver des endroits adéquates sur la carte mère pour souder tout cela...


Note : lors des tests que j'ai effectué, j'ai pu constater que le composant 315-xxxx avait des entrées avec des pull-up (terme électronique) ; le pull-up ("tirer vers le haut") comme son nom l'indique place automatiquement à l'état haut (au potentiel +5V) les entrées sur lesquelles aucun potentiel (0V ou +5V) n'est appliqué.
Par conséquent, en partant de cette constatation, il ne serait pas nécessaire d'envoyer le potentiel
+5V sur les interrupteurs, ce qui ferait gagner de la place et du temps.
Malgré cela, j'ai décidé dans la suite d'envoyer quand même le
+5V sur les interrupteurs par souci de faire les choses bien, mais vous n'êtes pas forcé d'en faire autant si vous sentez que déjà 3 fils c'est bien coton... :-)

2. Localisation

Le 315-xxxx est très facilement repérable car c'est le plus gros composant sur la carte. Des pistes électroniques relient les broches 46 et 107 aux potentiels 0V ou +5V aux points indiqués en rouge ci-dessous.

Mega Drive 2 européenne
Model No. : MK-1631-50

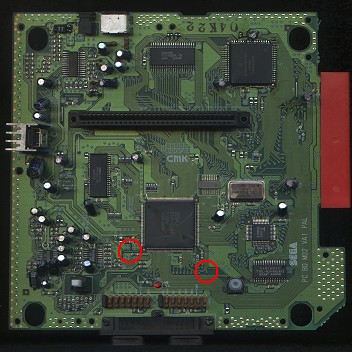

Vue de dessus

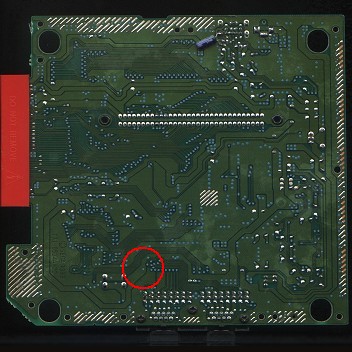

Vue de dessous

Au point B, la broche 46 est reliée au potentiel 0V. La piste continue et rallie un autre composant plus haut.
Au point E, la piste venant de la broche 107 arrive sur un trou conducteur qui débouche de l'autre côté de la carte au point E' et est directement connecté au potentiel
+5V.

3. Modification

Pour commencer, il va donc falloir isoler les broches 46 et 107 des potentiels 0V et +5V.

Pour ce faire, dans le cas de la broche 46, il va seulement falloir couper au cutter le tout petit morceau de piste au point B qui la relie au 0V comme ci-contre >


Note : sur une console NTSC (japonaise ou américaine), le petit morceau de piste à couper se trouve juste à côté et relie la piste à l'autre groupe de pads à droite (potentiel +5V).

 Dans le cas de la broche 107, il va falloir isoler le trou débouchant de l'autre côté en réalisant une coupure avec son entourage au point E' comme montré ci-dessous :

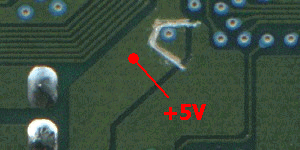

Isolation de la broche 107 au point E'

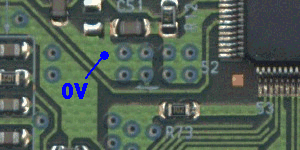

Isolation de la broche 46 au point B


Important : Je vous conseille vivement d'avoir un testeur de continuité (un multimètre par exemple) à porté de main pour tester que les points sont bien isolés ! Si l'isolation n'est pas correcte, en basculant l'interrupteur sur le potentiel opposé à celui d'origine, un court-circuit 0V/+5V est réalisé et sera surement fatal à la console !!! N'hésitez pas à creuser avec le cutter pour vous assurer que la coupure est nette !


Une fois l'isolation faite, il faut maintenant trouver des endroits pour pouvoir souder les fils à relier aux interrupteurs. Pour les broches 46 et 107, il n'y a pas 10 000 points (pads) à partir desquels on peut souder les fils. Pour la broche 107 il s'agit tout simplement du point E et pour la broche 46, c'est un pad à aller chercher plus haut (je l'ai nommé le point B') et qui se trouve sur la piste qui monte à l'autre composant comme je l'ai fait remarquer plus haut.

Pour le +5V et le 0V, on les trouve un peu partout sur la carte mais le mieux est de les prendre au plus près des points E et B'.

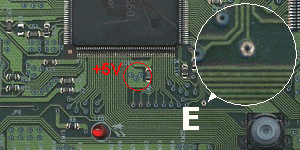

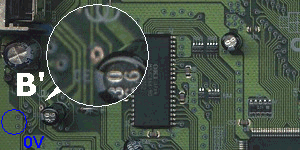

Pad de la broche 107 avec groupe de pads +5V Pad de la broche 46 avec groupe de pads 0V

Les pads sur lesquels vous allez souder vos fils sont normalement recouverts par du vernis (vert), il va donc falloir gratter avec une grande précaution ce vernis au cutter afin de libérer le cuivre (comme montré ci-dessus).

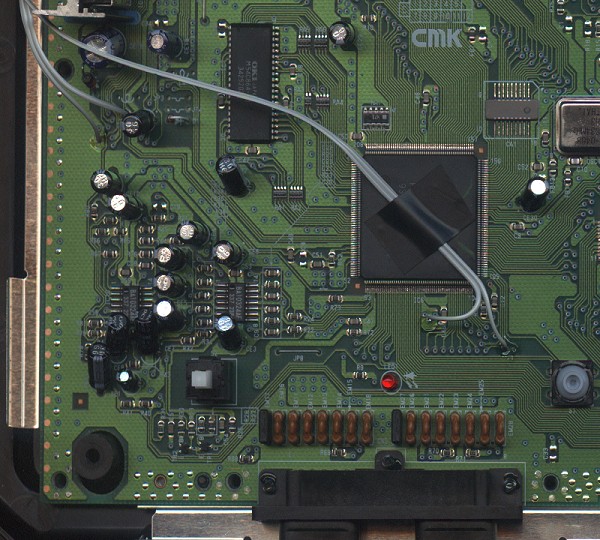

 Si vous avez bien suivi jusqu'ici, vous vous êtes peut-être dit qu'étant donné qu'il faut un potentiel +5V et 0V pour chaque broche, donc pour chaque interrupteur, il faudrait prendre 2 fois ces potentiels sur la carte. C'est faisable, mais le mieux est d'avoir le moins de fils qui se promènent sur votre carte, donc d'en prendre 1 seul de chaque et de faire une redistribution (raccordements) au niveau des interrupteurs eux-mêmes ! Si tout va bien vous devriez obtenir quelque chose dans ce genre :


Il ne reste plus qu'à faire les raccordements sur les interrupteurs :

NTSC PAL     ANG JAP

interrupteur 1



interrupteur 2

Comme dit au début, le +5V n'est pas obligatoire ce qui ferait économiser 2 fils...


NB : si vous utilisez des interrupteurs à levier, comme ceux sur le schéma ci-dessus, selon la marque, la position du levier peut différer par rapport à la paire de broches en contact, c'est à dire être soit en opposition (comme sur le schéma, le plus courant), soit coïncider...

 Et voilà le tour est joué !
Vous venez de switcher votre Mega Drive 2 !
Maintenant elle va vous faire la totale !!! :-p

4. Finalisation

Il ne reste plus qu'à essayer de placer les interrupteurs proprement sur votre console afin de pouvoir y accéder à tout moment. L'emplacement idéal est le côté gauche de la console (quand on l'a face à nous) où il suffit de faire 2 petits perçages pour les passer (dans le cas où il s'agit de modèles semblables à ceux désignés plus haut).

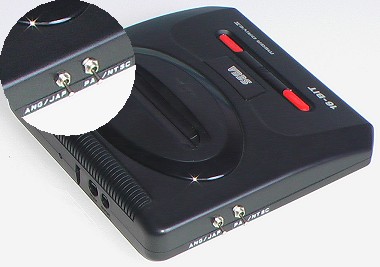

Le résultat est tout à fait correct en
s'y prenant bien, comme montré
ci-contre (la petite étoile qui brille
n'est pas garantie par contre :>> ) >>

Pages: · 2·

2 commentaires

Commentaire de: pierre [Membre]
pierre

Bon. J’ai effectué un début de dézonage. En gros, avec de la récup, j’ai installé le switch 50Hz/60Hz. La plupart du temps, aucun problème lorsque je passe à chaud le 60Hz (sauf en cas de jeux zonés comme Streets Of Rage 3)
Néanmoins, j’ai un détail qui m’inquiète un peu. Lorsque je passe de 60Hz à 50Hz, la console redémarre (s’éteint et se rallume) toute seule. J’ai peur d’un micro court-circuit, mais j’avais déjà essayé la bête à nue et elle ne me faisait pas ça.
Est-ce normal ?
Merci pour l’aide d’avance.
C’est pas une urgence, mais ça m’inquiète quand même.

04.09.2017 @ 14:21
Commentaire de: iGREKKESS [Membre]
iGREKKESS

Salut,
ce n’est effectivement pas normal, cependant si c’était un court circuit, la console ne devrait pas se rallumer, ou au mieux grésiller/montrer clairement qu’un truc ne va pas.

Ca le fait avec tous les jeux ?

27.01.2018 @ 20:44
