Switchez votre Mega Drive 32X PAL/NTSC
Article source du web Le guide suivant va vous donner la possibilité de rendre votre Mega Drive 32X multistandard dans le but de pouvoir l'utiliser avec tous les jeux existant au monde !
English
Version



Sommaire

Page 1 :

Introduction

Page 1 :

Technique : interaction 32X / Mega Drive / jeux

Page 2 :

Modification


  1. Composant 315-xxxx, quelques notions d'électronique
  2. Localisation
  3. Modification
  4. Finalisation
Page 3 :

En savoir plus...


  1. Les différentes façons, et différents niveaux de zonage, des jeux 32X
  2. A propos de l'indicateur de zonage
  3. Liste exhaustive des jeux cartouche 32X et leur niveau de zonage
Page 3 :

Bonus : making of 14/08/2004



Introduction

Le 32X est un addon bien sympathique pour votre Mega Drive, lui donnant accès à la 2D ultime et la vraie 3D pour notre plus grand bonheur, avec des titres purement 2D magnifiques comme Chaotix, des titres mélangeant habillement 2D et 3D comme Zaxxon's Motherbase 2000 et enfin des titres exceptionnels en 3D pure comme l'incontournable Virtua Racing !

Malheureusement sa ludothèque n'est pas énorme et à moins de vivre en Amérique, celle-ci est encore plus pauvre en Europe et au Japon (l'arrivée de la Saturn, deux semaines avant le 32X là-bas, y est pour quelque chose...), avec l'absence de certains titres tels que Tempo chez nous...

Si il est cependant facile de mettre la main sur des jeux américains, pour moins cher que les versions européennes qui plus est, on est vite confronté à un problème de taille : les jeux sont zonés et ne veulent démarrer que sur une console NTSC, voire américaine seulement...

On essaye alors de bricoler un peu, on switche sa Mega Drive pour la passer en NTSC et là : écran noir...

Bref ce n'est pas gagné, il y a toujours la possibilité d'acquérir une Genesis et un 32X NTSC, mais pouvoir utiliser un seul 32X pour tout passer aurait été plus pratique...

Heureusement pour vous, la bête est aujourd'hui domptée et je m'apprête à vous livrer un de ses plus grands secrets ! &#59;)

Technique : interaction 32X / Mega Drive / jeux

Ce qui est désigné par "interaction", c'est en fait ce qui définit l'équilibre entre le jeu 32X, le 32X lui-même, et la Mega Drive. En effet la raison du zonage des jeux 32X avec la Mega Drive (et non avec le 32X), et le fait qu'un 32X NTSC ne marchera pas sur une Mega Drive PAL (et inversement), sont liés au mode de fonctionnement un peu particulier du 32X en l'occurrence. Les jeux ne sont pas zonés dans le même esprit que les jeux Mega Drive.

Explications :

Bien que le 32X prenne le contrôle de la Mega Drive et lui fasse sous-traiter certaines tâches, il n'en reste pas moins dépendant (un peu comme un parasite) et doit s'adapter à celle-ci.
Son principal problème est qu'il ne peut pas utiliser le VDP de la Mega Drive pour afficher ses propres données, aussi il utilise son propre VDP qui s'occupera d'afficher la 2D avancée et la 3D. Pour ce qui est de la 2D basique telle que les menus et le hud dans les jeux, il la fera sous-traiter à la Mega Drive (idem pour l'audio)
C'est là qu'entre en jeu le câble de rebouclage vidéo qu'on branche entre la sortie de la Mega Drive et l'entrée "AV IN" du 32X. Ce câble va permettre de récupérer l'image et le son de la partie sous-traitée par la Mega Drive et de "muxer" le tout avec la partie traitée par le 32X lui-même (on parle d'overlay vidéo).

Le souci est que pour que cela fonctionne correctement, il faut que les deux parties se calent sur la même fréquence d'affichage, soit à 50Hz en PAL, soit à 60Hz en NTSC. C'est ainsi que les 32X ont une configuration bien précise selon leur région, un 32X américain ou japonais sera configuré pour fonctionner avec des Mega Drive NTSC en 60Hz, et un 32X européen sera configuré pour fonctionner en 50Hz avec des Mega Drive PAL...
En branchant un 32X NTSC sur une Mega Drive PAL (ou inversement), on obtient un écran noir le plus souvent du fait que le 32X ne parvient pas à se caler sur la synchro de la Mega Drive : ce n'est donc pas un zonage mais une incompatibilité purement matérielle.

Mes recherches du 14 Août 2004 ont donc consisté à trouver le moyen de modifier la configuration d'un 32X, et réaliser une modification réversible en faisant appel à un switch.

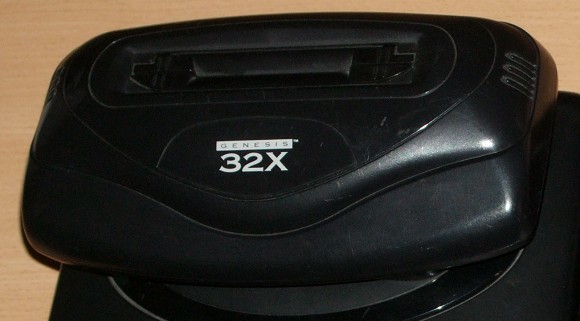

Le 32X US qui a permis la réalisation de cet article

Pour en venir au cas des jeux 32X zonés, ils sont zonés pour des raisons évidentes d'optimisation pour le 60Hz ou le 50Hz selon le pays.
Il faut savoir que c'est la Mega Drive qui est visée par la protection et non le 32X, et que selon les jeux, cette protection va soit simplement vérifier le paramètre fréquence de la console, soit vérifier à la fois la fréquence et la langue de celle-ci (? le pays). C'est pourquoi il est tout à fait possible de jouer à certains jeux 32X JAP zonés sur un 32X US (et inversement).

Il faut donc bien comprendre que la modification ci-dessous ne permet que de pouvoir utiliser le 32X modifié avec n'importe quelle Mega Drive. Pour pouvoir passer tous les jeux au monde il faut avoir un 32X switché et en prime avoir aussi une Mega Drive switchée (Tutoriel Mega Drive 1 | Tutoriel Mega Drive 2), ou alors une Mega Drive de chaque zone, mais bon c'est pas très pratique... :>>

Le modèle de 32X utilisé ci-dessous en exemple est un 32X européen modèle MK-84200-50.
