Mega Drive 32X qui fige ou affiche des artefacts

17.08.2015

Mega Drive 32X qui fige ou affiche des artefacts
Voici un petit tutoriel, qui va tentez cette fois-ci de vous aider à remettre votre 32X d'aplomb, quand celui-ci ne veut plus rien savoir...



Introduction

Problème(s) très couramment rencontré(s) avec le 32X : la console fige (freeze), ou affiche des artefacts (glitches), voire affiche des messages d'erreur inquiétants (du genre "Line xxxx emulator $xxxxxxxx") ! Et ceci, aussi bien avec des jeux 32X, que des jeux Mega Drive...

Tous ces symptômes sont souvent dus à un même problème : l'oxydation !

En effet, l'oxydation qui touche notamment deux petites nappes blanches de données à l'intérieur du 32X, ainsi que ses deux ports cartouche, est a l'origine de la majorité des maux de cette extension ; celle-ci semble y être particulièrement sensible, à tel point qu'il arrive parfois que la console fige simplement parce qu'on aurait effleuré celle-ci en fonctionnement !

Si tous ces maux vous semblent familiers, ne cherchez pas plus loin, il est très probable que votre 32X refonctionnera comme au premier jour à la fin de cet article !...

Au préalable : autres anomalies, liées aux câbles

Avant toute chose, si vous n'êtes pas familier du 32X, parce que vous venez par exemple d'en faire tout juste l'acquisition, et que votre console présente un défaut d'affichage, mais avec des symptômes différents de ceux énoncés précédemment (écran noir, affichage qui défile, ou éléments manquants à l'écran), il est important de s'assurer que (détails dans la notice) :

  • votre Mega Drive et votre 32X sont bien tous les deux PAL, ou NTSC (raison expliquée ici)
  • votre 32X est bien aussi alimenté par son adaptateur secteur individuel

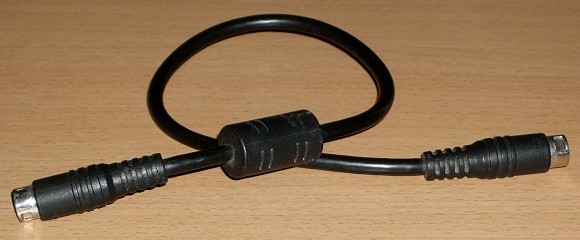

  • vous possédez bien le câble de rebouclage Mini-DIN/Mini-DIN permettant de réaliser la liaison vidéo entre la Mega Drive et le 32X (nécessaire pour la fonction d'overlay) :
    Mega Drive 32X qui fige ou affiche des artefacts

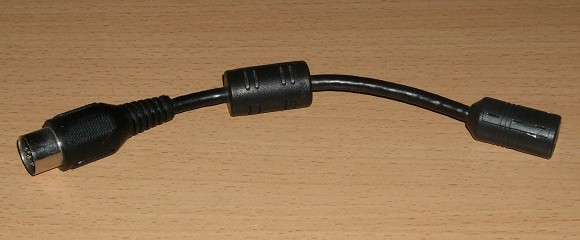

  • dans le cas où vous utilisez une Mega Drive 1, vous posséder aussi le manchon adaptateur DIN/Mini-DIN, qui s'adapte sur le câble ci-dessus.
    Mega Drive 32X qui fige ou affiche des artefacts
  • vos câbles sont connectés au bon endroit : le câble de rebouclage vient entre la sortie vidéo de la Mega Drive, et le connecteur "AV IN" au dos du 32X. Le câble péritel quant à lui se connecteur sur le connecteur "AV OUT" du 32X.
  • dans le cas où vos possédez une Mega Drive 1 française (Model No. "Mega Drive RGB" sur son étiquette), vous utilisez le câble péritel spécifique avec un embout Mini-DIN gris ; sinon, pour toute autre Mega Drive (1er comme 2nd modèle), le câble péritel de la Mega Drive 2 (embout noir) convient.
    Mega Drive 32X qui fige ou affiche des artefacts

Si une de ces conditions n'est pas remplie, il est probable que votre 32X ne fonctionne pas correctement, et ne soit pas concernée par ce qui suit...

Désoxydation des nappes

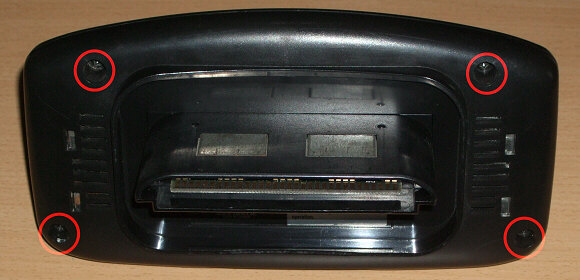

Pour accéder aux nappes, il est nécessaire de démonter le 32X ; chose aisée, puisque seules 4 vis, situées sous la tête du "champignon" retiennent sont capot :

Mega Drive 32X qui fige ou affiche des artefacts

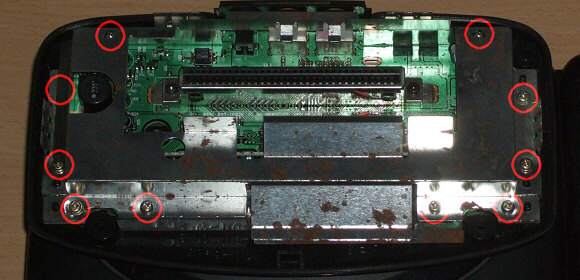

Il faut ensuite retirer la plaque métallique, maintenue quant à elle par 10 vis :

Mega Drive 32X qui fige ou affiche des artefacts
Il suffit de voir l'état de rouille de la plaque métallique pour deviner le niveau d'oxydation du reste...

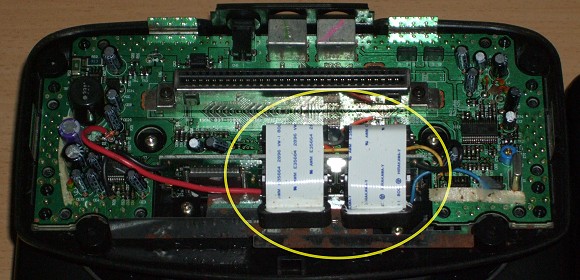

Les deux nappes dont il est questions sont donc celles qui font la jonction entre les deux cartes électroniques qui composent le 32X, la première étant à l'horizontale, et la seconde à la verticale :

Mega Drive 32X qui fige ou affiche des artefacts

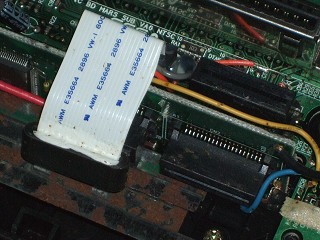

Elles sont toutes les deux connectées à la verticale sur la partie supérieure, et à l'horizontale sur la partie inférieure. Les déconnecter ne devrait pas poser de problème :

Mega Drive 32X qui fige ou affiche des artefacts

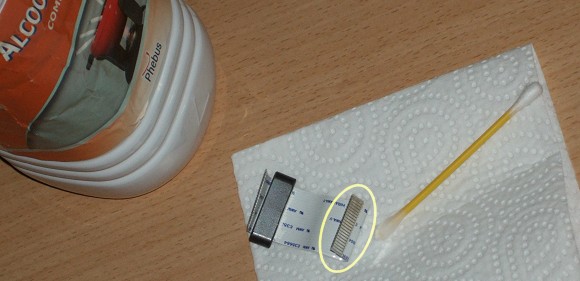

Utiliser un coton-tige, ou un bout d'essuie-tout, imbibé d'alcool à 90°/à brûler (ou tout autre produit aux propriétés similaires - l'alcool à 70°/ménager est inefficace), et frictionner les contacts sur le bout des nappes, sur chaque face et des deux côtés, afin de retirer l'oxydation :

Mega Drive 32X qui fige ou affiche des artefacts

Une fois terminé, vous pouvez rebrancher les deux nappes, en prenant garde de bien les enficher, sans trop forcer.

Désoxydation du port

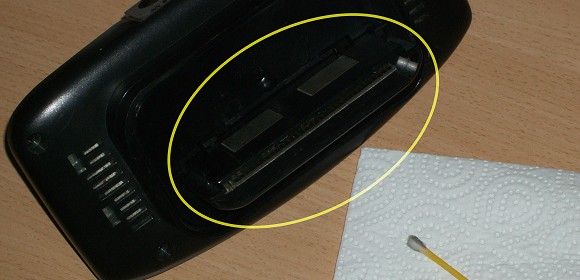

De la même manière, frictionnez les contacts du connecteur cartouche qui vient s'enficher dans la Mega Drive, afin d'y retirer l'oxydation, qui peut aussi y être importante :

Mega Drive 32X qui fige ou affiche des artefacts

L'état du coton-tige est souvent un bon témoin qui indique, lorsqu'il resort assez noir, que ce nettoyage n'était pas du luxe...

On évitera de désoxyder le port cartouche interne du 32X (où se loge la cartouche), plus délicat et surtout nettement moins soumis à l'oxydation. Si malgré tout vous souhaitiez passer un coup d'alcool aussi dessus, un petit pinceau en brosse peut faire l'affaire.

Test et remontage

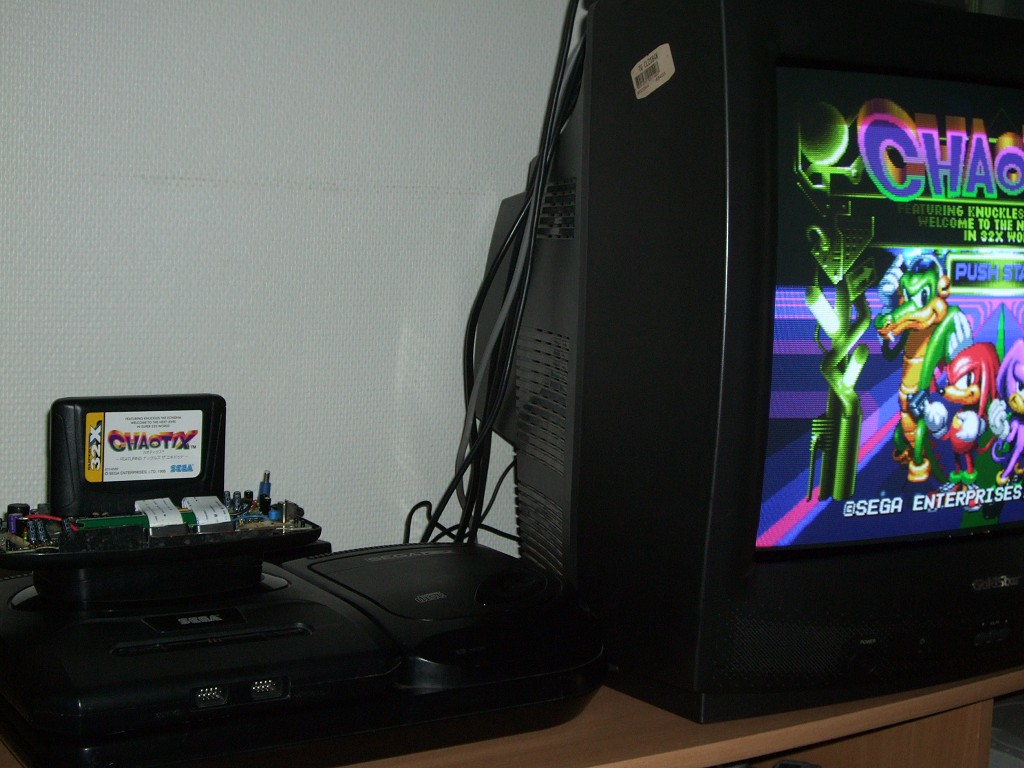

Inutile de remonter tout de suite l'ensemble, vous pouvez le tester en l'état ; c'est préférable pour s'assurer que les deux nappes blanches sont correctement rebranchées !

Mega Drive 32X qui fige ou affiche des artefacts
Test concluant !

Vous pouvez éventuellement tenter de bouger gentiment le 32X et la cartouche, pour vérifier si cela a une éventuelle incidence, le mieux étant évidemment que le jeu ne bronche pas, confirmant que le nettoyage a véritablement porté ses fruits). Si tout est bon, il ne vous reste plus qu'à remonter l'extension, et profiter de votre ludothèque !
